X-630系列厢式压滤机一. 压滤机主要技术参数
备注：过滤温度超过600C时需在订购合同中注明.
二. 系列压滤机技术参数
备注：滤板数量包括止推板及压紧板两块墙板.
三. 配件清单
四. 压滤机外形尺寸图

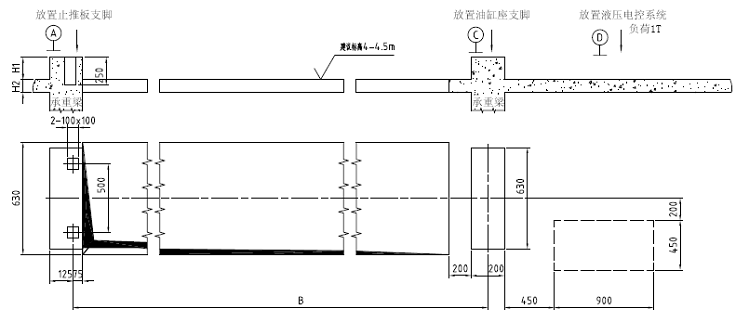

 五. 基础图及系列尺寸表
技术说明：
1. 基础标高H1、H2水泥标号用户自定，基准面标高4-4.5m为建议标高，压滤机过滤液排出方式根据现场情况而定；
2. A面放置止推板支脚，C面放置油缸座支脚，D面放置液压电控系统；
3. A面与C面水平高度差不大于0.5mm/m，以B长度计算；
4. 止推板支脚地脚螺栓孔2-100×100深250采用二次灌浆预留；
5. 基础负荷为压滤机整机重量加滤饼重量(通过滤室容积与滤饼比重计算),并保留一定余量,请土建考虑；
6. 压滤机基础四周应预留1m左右的压滤机操作空间；
7. 表内规格为标准机型，因过滤面积、滤板厚度、油缸行程非标而产生的非标机型相关尺寸，请咨询本公司技术部.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
